ダイアログ

項　目	説　明

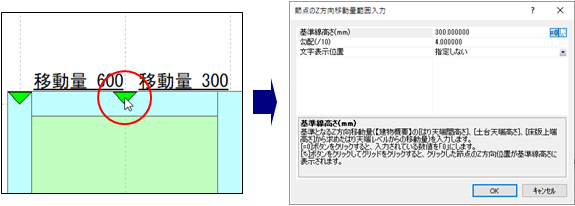

基準線高さ（mm）	基準となるZ方向移動量（【建物概要】の ［はり天端間高さ］、［土台天端高さ］、［床版上端高さ］から求めたはり天端レベルからの移動量） を入力します。 ボタンをクリックすると、 入力されている数値を「0」にします。 ボタンをクリックしてグリッドをクリックすると、 クリックした節点のZ方向位置が基準線高さに表示されます。
勾配（○/10）	（○/10）で勾配を表した時の分子を直接入力します。 節点のZ方向位置が高い方を基準線とする場合（棟の位置を基準線とする場合など）は、 負値で入力します。
文字表示位置	「指定しない」、「左上」、「左」、「左下」、「下」、「右下」、 「右」、「右上」、「上」から選択します。 文字列の表示位置を指定します。

※	ダイアログには、前回設定した内容が表示されます。

操　作

1. ［ツール］メニューから ［Z方向移動量範囲入力］ を実行します。

   ※［入力］メニューの ［ Z方向移動量］の▼から ［ Z方向移動量範囲入力］を実行することもできます
   （詳細は、｢節点のZ方向移動｣の ｢補足｣）を参照）。
2. 節点のZ方向移動量範囲入力ダイアログが表示されます （詳細は、｢ ダイアログ｣）を参照）。
   基準線高さ、勾配などを設定し、［OK］ボタンをクリックします。

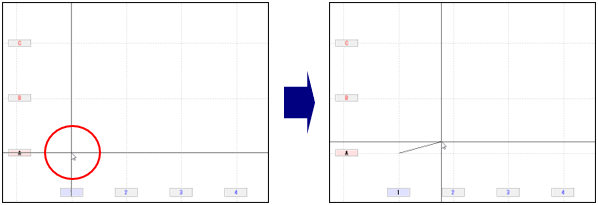

3. 範囲入力する1点目のグリッドにカーソルを合わせクリックすると、 ラバーバンドが表示されます。


   ※右クリックすると、ラバーバンドを解除します。

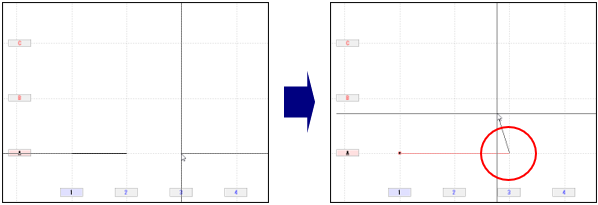

4. 続けて次のグリッドにカーソルを合わせてクリックします。


   ※1点目、2点目で指定した辺が基準線となります。
   ※勾配は基準線に直交するものとします。

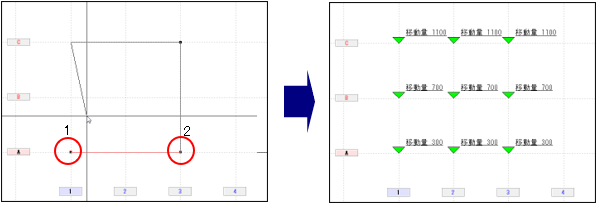

5. 続けてZ方向移動量を入力する範囲の頂点を順にクリックし、 最後に1点目と同じ位置をクリックすると、指定した範囲内に存在するグリッドにZ方向移動量が配置されます。


   ※指定する範囲の頂点数は最大30となります。
   ※1点目、2点目で指定した基準線と入力した基準線高さ、勾配から、 指定した範囲内に存在する各グリッドのZ方向移動量を自動計算します。
   ※同じ位置に重複して配置した場合は、後で配置した内容に置き換わります。

6. 右クリックしてダイアログを表示します。 ［キャンセル］ボタンをクリックし、コマンドを解除します。

   ※ダイアログが画面に表示されている状態で、 伏図の作業ウィンドウ内を右クリックしても、コマンドを解除します。
